Keil MDK#

Keil is a German software subsidiary of Arm Holdings. It was founded in 1982 by Günter and Reinhard Keil, initially as a German GbR. … In October 2005, Keil (Keil Elektronik GmbH in Munich, Germany, and Keil Software, Inc. in Plano, Texas) were acquired by Arm. (wiki)

软件包全名是 Keil MDK (microcontroller development kit) 。MDK includes the µVision IDE and debugger, Arm C/C++ compiler, and essential middleware components.

备注

本文不会具体讲解编译器区别、编译参数、库函数、中间件，这些内容请查看编译工具链。

另有 Keil Studio Cloud ，此处不作介绍，请见官方帮助文档（可用插件、可用硬件和仿真）。

备注

现在 Keil Studio Cloud 通过 Web USB 支持了 STLink 和 CMSIS-DAP。

下载#

可于https://www.keil.com/demo/eval/arm.htm下载社区版。虽然要填表，但下载链接形如https://armkeil.blob.core.windows.net/eval/MDK537.EXE。

小技巧

C51 相关文件也可以通过类似 https://www.keil.com/files/eval/c51v960a.exe 的链接下载。

安装时可能遇到下列情况：

  • 要求输入个人信息、电子邮件等。

    随便填写就好。

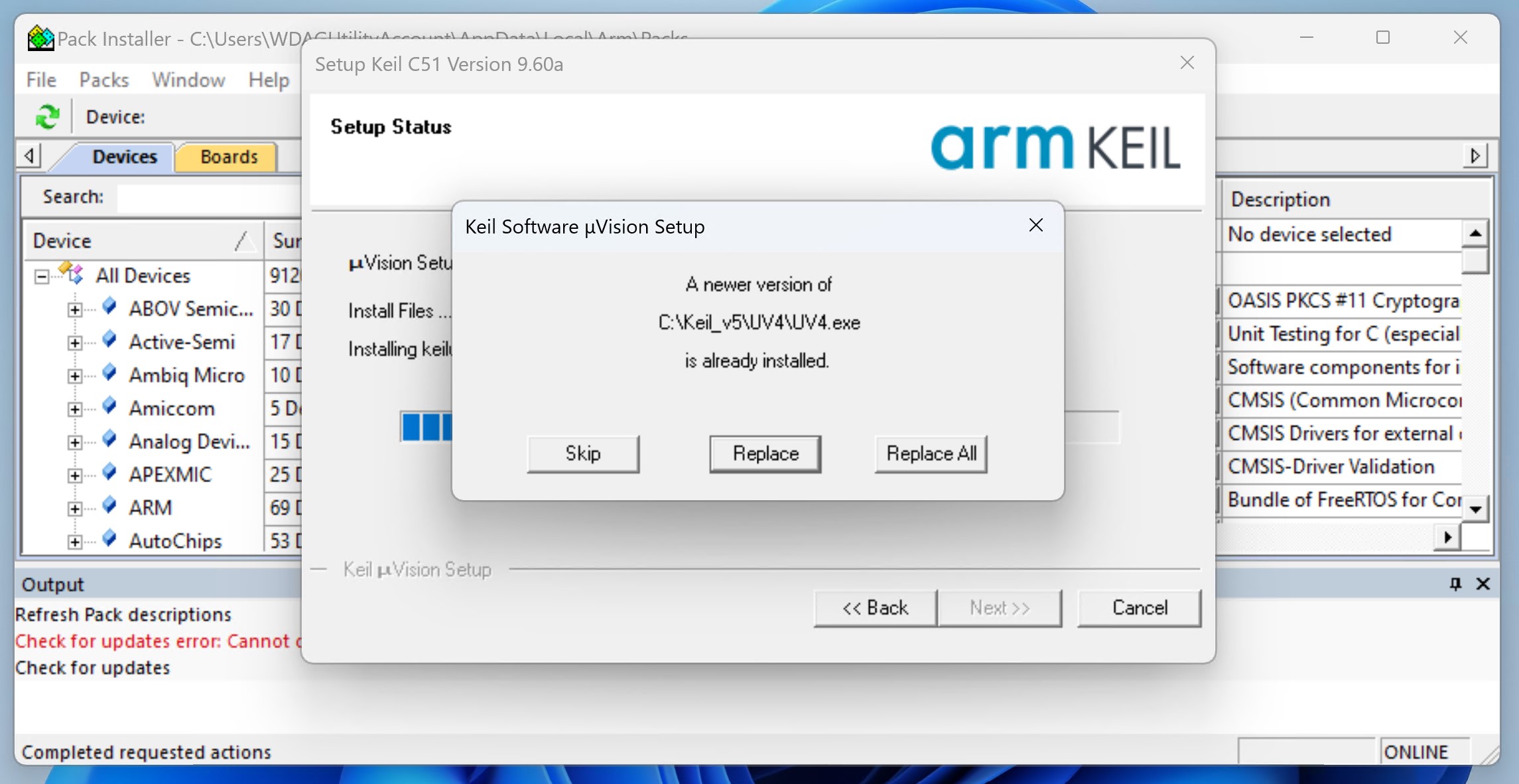

  • A newer version of ... is already installed.

    请选用 Skip 。


初始化配置#

安装功能包 (pack)#

从创建工程到烧录程序#

提示

You can contribute to this file by reading C.1 in 课程实用链接. PRs are welcome!

工程创建#

首先选择 device

配置修改#

你可能还会用到 Pack Installer ，但只有 Options for Target Manage Run-Time Environment 对当前工程有效。

常见窗口讲解#

你在菜单栏中 View 可以看到可使用的不同窗口。

附录#

使用本软件，推荐将 .gitignore 配置如下
$ ls
custom  Drivers  Inc  MDK-ARM  Middlewares  mx_project.ioc  Src

$ cd MDK-ARM && ls
... ... mx_project.uvprojx .gitignore

$ cat .gitignore

# https://github.com/mrshrdlu/gitignore-keil/blob/master/keil.gitignore
# Taken mostly from http://www.keil.com/support/man/docs/uv4/uv4_b_filetypes.htm

# User-specific uVision files
*.opt
*.uvopt
*.uvoptx
*.uvgui
*.uvgui.*
*.uvguix.*

# Generated output files
/Listings/
/Objects/
/RTE/

# Listing files
*.cod
*.htm
*.i
*.lst
*.map
*.m51
*.m66
# define exception below if needed
*.scr

# Object and HEX files
*.axf
*.b[0-3][0-9]
*.hex
*.d
*.crf
*.elf
*.hex
*.h86
*.lib
*.obj
*.o
*.sbr

# Build files
# define exception below if needed
*.bat
*._ia
*.__i
*._ii

# Debugger files
# define exception below if needed
*.ini
/DebugConfig/
